Surface-mounted electromagnetic lock with monitoring - LED - 180kg
 |
|
Electromagnetic locks (flat magnets) provide an ideal solution for all types of doors. These locks are vandal-proof, do not contain moving mechanical parts, thus can be operated safely in the long term. Their installation is simple, and they can be securely mounted in various ways with the help of mounting brackets. |
|
The YM-180N(LED) is an electromagnetic lock with a holding force of 180kgf, designed for surface mount and operates with 12/24 V DC. Provided with LED and lock status (NO-NC-COM) indication. It is ideal for securing the closure of small-sized doors and outdoor small gates. |
Description
Miért válasszunk síkmágnest?
A síkmágnesek ideális megoldást jelentenek minden típusú ajtóra. Ezek a zárak vandálbiztosak, kopó és mechanikus alkatrészeket nem tartalmaznak, így biztonságosan üzemeltethetőek hosszú távon is. Telepítésük egyszerű, szerelőkonzolok segítségével többféle módon fel lehet rögzíteni.
Mire kell odafigyelnünk kis tartóerejű síkmágnes választásakor?
FIGYELEM! A kis méretű vagy kis tartóerejű (35kgf, 70kgf) síkmágnes önmagában nem alkalmas ajtók zárására. Ajtók esetében javasolt legalább 180kgf tartóerejű mágnes kiválasztása.
A síkmágnest minden esetben a belső, védett térbe szabad telepíteni, hogy illetéktelenek ne tudjanak hozzáférni se a rögzítési pontokhoz, se a vezetékekhez.
Miért fontos a síkmágnesek megfelelő bekötése és a feszültség beállítása?
A síkmágnesek üzembiztos működése és a névleges tartóerő garantálása érdekében elengedhetetlen a megfelelő tápfeszültség kiválasztása és annak beállítása. Azokon a típusokon, amelyeknél a tápfeszültség bemenet (12V DC vagy 24V DC) jumperrel állítható, a rendszer üzembe helyezése előtt az alábbi lépéseket kell elvégezni:
-
Tápegység ellenőrzése: Győződjön meg arról, hogy a tápegység kimeneti feszültsége stabil, és pontosan megegyezik a tervezett üzemmóddal (12V DC vagy 24V DC).
-
Jumper pozicionálás: A vezérlőelektronikán található jumper tüskék (tüskesor) segítségével állítsa be az üzemi feszültséget:
-
12V DC üzemmód: A két szélső tüskepár van rövidre zárva. (gyári alapértelemzett állapot)
-
24V DC üzemmód: A középső két tüskepár van röidre zárva.
-
FIGYELEM! A helytelen feszültségbeállítás vagy a nem megfelelő tápellátás az eszköz végleges meghibásodását okozhatja:
-
Túlfeszültség: A megengedettnél magasabb tápfeszültség alkalmazása a tekercs túlmelegedéséhez és szigetelésének károsodásához (tönkremeneteléhez) vezet.
-
Alulfeszültség: A névlegesnél alacsonyabb tápfeszültség esetén a mágneses fluxus nem éri el a tervezett értéket, így a tartóerő drasztikusan lecsökken, ami a rendszer biztonsági funkcióját ellehetetleníti.
Milyen szerelési lehetőségek vannak az YM-180N(LED) síkmágnes esetében?

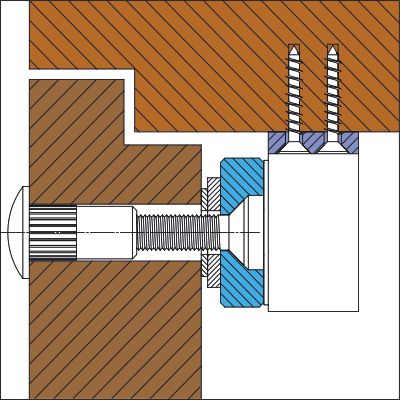

Alapértelmezett beépítési mód
A képen látható a síkmágnesek széles tokra történő szerelése, amely ideális kifelé nyíló ajtókhoz. Ebben az esetben a síkmágnes és az ellenoldal saját gyári rögzítési pontjait használjuk.
- A síkmágnes gyári csomagja a szükséges rögzítőelemet és konzolt tartalmazza.
-
Az ellendarab (armatúra) rögzítéséhez a nyíló felületet át kell fúrni, valamint a stabil pozíció megtartásához a csomagban található illesztőszeget (brezon stift) alkalmazni kell.
-
A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: átmenő csavarral
Szerelési környezet: széles tokozat

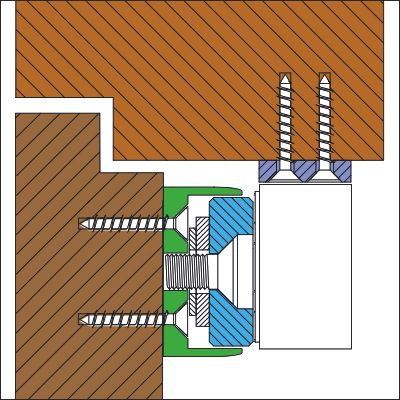

Széles tokra esztétikusan

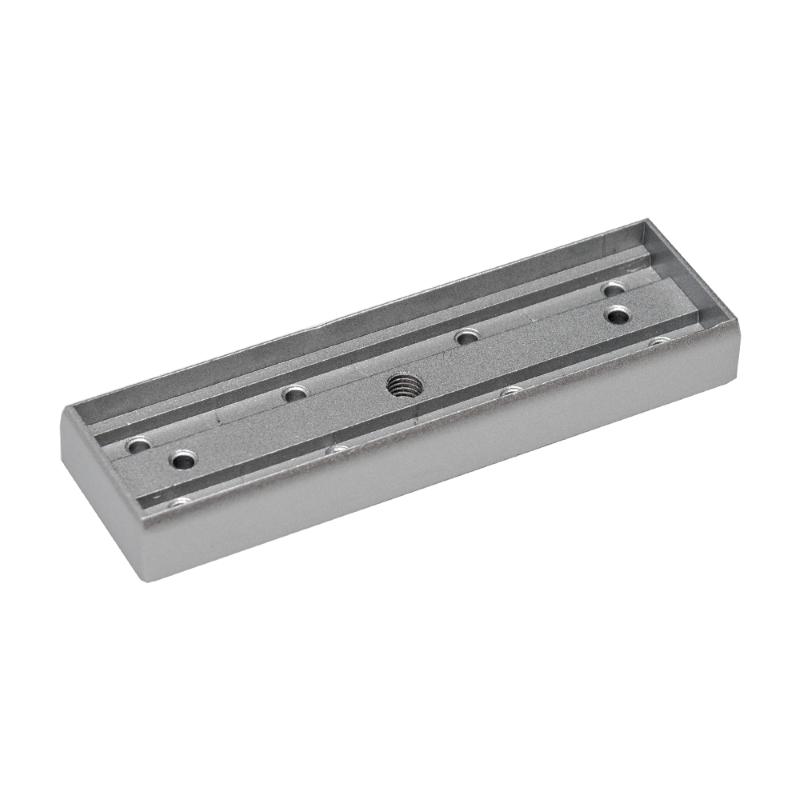

Az alapértelmezett beépítési mód problémája, hogy az ajtólap átfúrása szükséges hozzá. Amennyiben az ajtólapot nem lehet, vagy tilos átfúrni, akkor az ellendarab egy "I" tartókonzollal rögzíthető.
-
Elkerülhető az ajtólap átfúrása (például tűzgátló ajtó esetében).
-
A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal
- Ellenoldal: MBK-180I konzollal
- Ellenoldal alá távtartó plexi: Pl-180I-2MM, Pl-180I-3MM, Pl-180I-5MM
Szerelési környezet: széles tokozatra átfúrás nélkül

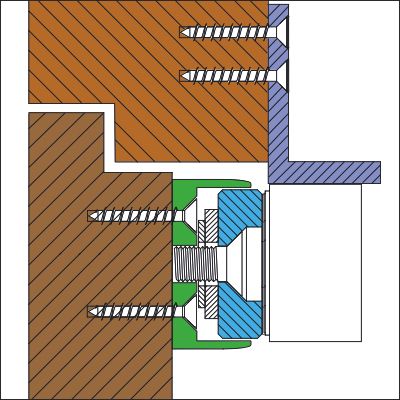

Keskeny tokra "L" konzollal
A képen látható esetben a síkmágnest keskeny tokra rögzítjük, ahol a síkmágnest "L" konzollal az ellendarabot pedig "I" konzollal rögítjük.
A konzolok az alábbi feladatokat látják el:
- „L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére, de itt lelógatva azt az ajtó síkjába.
- „I” konzol: Az ellendarab (armatúra) rögzítése az ajtólap átfúrása nélkül.
Szükséges kozolok a szereléshez:
- Síkmágnes: MBK-180NL konzollal
- Ellenoldal: MBK-180I konzollal
- Ellenoldal alá távtartó plexi: Pl-180I-2MM, Pl-180I-3MM, Pl-180I-5MM
Szerelési környezet: keskeny tokozat

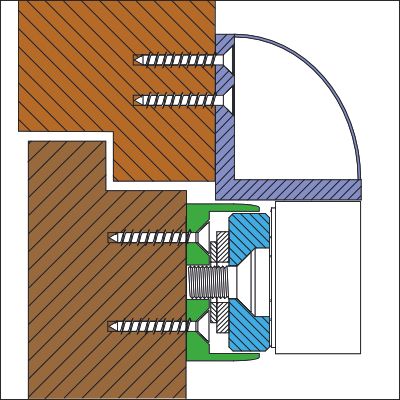

Keskeny tokra "LC" konzollal esztétikusan
Az LC konzol esztétikusan eltakarja és mechanikai védelmet is nyújt a síkmágnesből kijövő vezetékeknek. A síkmágnest "LC" konzollal az ellendarabot pedig "I" konzollal rögítjük.
A konzolok az alábbi feladatokat látják el:
- „L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére, de itt lelógatva azt az ajtó síkjába.
- „I” konzol: Az ellendarab (armatúra) rögzítése az ajtólap átfúrása nélkül.
Szükséges kozolok a szereléshez:
- Síkmágnes: MBK-180NLC konzollal
- Ellenoldal: MBK-180I konzollal
- Ellenoldal alá távtartó plexi: Pl-180I-2MM, Pl-180I-3MM, Pl-180I-5MM
Szerelési környezet: keskeny tokozatra esztétikusan

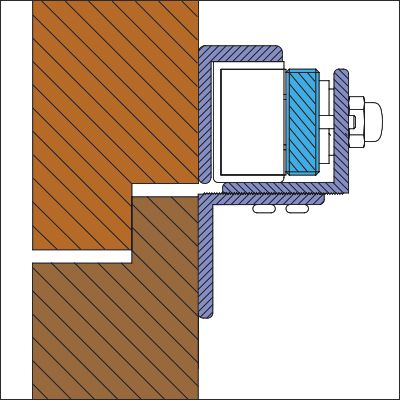

Befelé nyíló ajtóknál ZL-konzol használata
Ha az ajtó befelé nyílik, a síkmágnes felszereléséhez ZL-konzolszett szükséges. Ennek a speciális szerelvénynek a részei az alábbi feladatokat látják el:
-
„L” konzol: Ezzel rögzítjük magát a síkmágnest a tok homlokfelületére.
-
„Z” konzol: Ezzel szereljük fel az ellendarabot (armatúrát) a nyíló ajtólapra. A konzol kialakítása lehetővé teszi a finomhangolást: az állítási lehetőségekkel könnyedén áthidalhatjuk az ajtólap és a tok síkja közötti szintkülönbséget, így biztosítva a mágnes és az ellendarab tökéletes záródását.
Szükséges kozolok a szereléshez:
- Síkmágnes: MBK-180NZL konzolszett - "L" konzollal
- Ellenoldal: MBK-180NZL konzolszett - "Z" konzollal
Szerelési környezet: teljesen vagy közel egy síkban záródó ajtó

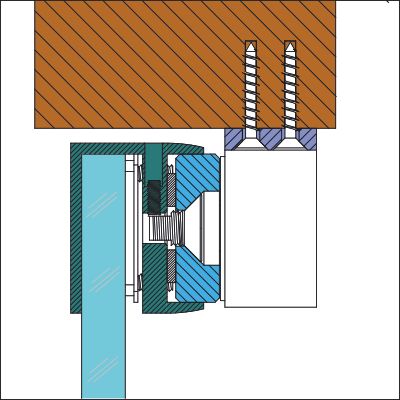

Keret nélküli üvegajtókra - széles tokra
Kifelé nyíló, keret nélküli üvegajtók vagy egyéb üvegfelületek esetében a síkmágnes ellendarabjának rögzítése speciális "U" konzolt igényel.
-
10-12 mm üvegvastagságú ajtók esetében ideális.
- A telepítés feltétele, hogy az ellendarab és a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok vagy a bútorlap felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal (keskeny tok esetén MBK-180NL konzollal)
- Ellenoldal: MBK-180U-N konzollal
Szerelési környezet: széles tokozat és üveg ajtó

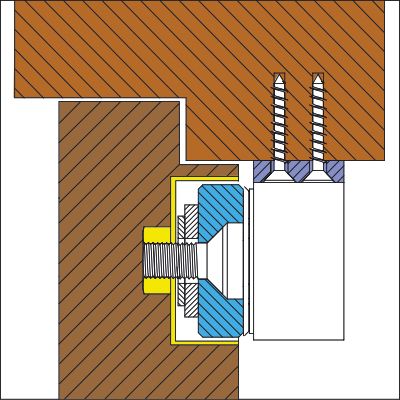

Alapértelmezett rejtett beépítés
Az ellendarab elrejtésével a nyerhető egy kis hely a tokon, így a síkmágnes már kevésbé széles tokra is szerelhető. Ebben az esetben a síkmágnes saját gyári rögzítési pontjait, az ellendarabhoz pedig egy "IM" konzolt használuk.
- A síkmágnes gyári csomagja a szükséges rögzítőelemet és konzolt tartalmazza.
-
Az ellendarab (armatúra) esztétikus, rejtett rögzítéséhez "IM" konzol használható.
-
A telepítés feltétele, hogy az ellendarabnak a süllyesztése ne gyengítse el kritikiusan az ajtót, valamint a vele szemben lévő síkmágnes számára elegendő hely álljon rendelkezésre a tok felületén.
Szükséges kozolok a szereléshez:
- Síkmágnes: saját gyári konzollal (keskeny tok esetén MBK-180NL konzollal)
- Ellenoldal: MBK-180IM konzollal
Szerelési környezet: széles tokozat

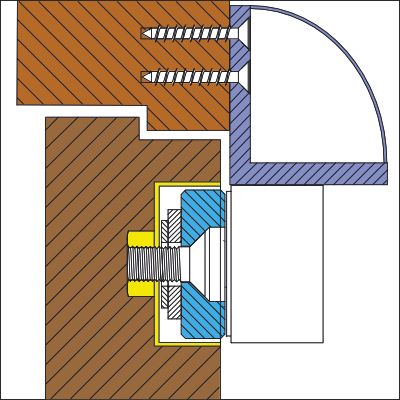

Esztétikus rejtett beépítés
Keskeny tokra rejtett szerelés esetén is lehetséges esztétikusabb kialakítás. Ebben az esetben a síkmágnest "LC" konzollal, az ellendarabhoz pedig egy "IM" konzollal rögzíthetjük.
A konzolok az alábbi feladatokat látják el:
„LC” konzol: A síkmágnes esztétikus szerelése mechanikai védelemmel a tok homlokfelületére.
„IM” konzol: Az ellendarab (armatúra) rejtett rögzítése az ajtólap átfúrása nélkül.
Szükséges kozolok a szereléshez:
- Síkmágnes: MBK-180NLC konzollal
- Ellenoldal: MBK-180IM konzollal
Szerelési környezet: széles tokozat
Downloads
Specifications
| Voltage (V) | 12 / 24 V |
|---|---|
| Voltage type | DC |
| Maximum current consumtion (A) | 420 mA (12 V) | 210 mA (24 V) |
| Power consumption (W) | 5 W |
| Power comsumption on opening (W) | 0 W |
| Power comsumption on closing (W) | 5 W |
| Expected per year consumption (kWh) | 43,8 kWh |
| Holding force (N) | 1765 N |
| Holding force (kgf) | 180 kgf |
| Operating modes | needs power to close |
| Build-in release button | none |
| Opening possibilities | controlled electrical signal |
| Type of control | power cut |
| Reclosure delay | - |
| Behaviour (in case of power off) | Fail-safe |
| Monitoring | lock sensor |
| Type of monitoring | HALL sensor |
| Lock monitoring signal type | NO/NC |
| LED feedback | yes |
|---|---|
| Field of use | interior door, windows |
| Installation area | indoor |
| Mounting | surface mounted with bracket |
| Package contents | Electromagnet with factory mounting possibilities, armature plate, screw set, hex key |
| Related brackets | MBK-180IM, MBK-180I, MBK-180IN, MBK-180NL, MBK-180NLC, MBK-180NZL, MBK-180U, YH-SC, YH-SD |
| Preloaded door opening | yes |
| Dimensions | 185 x 42,8 x 22,4 mm |
| Dimension of armature plate | 130 x 33 x 10 mm |
| IP rating | unclassified |
| Environmental temperature | -10°C ~ +55°C |
| Common installation errors | FIGYELEM! Az YV-100 síkmágnes vezérlők elektromos zárvezérlő kimenete nem stabilizált. Ezért ha a megtáplálás 12V AC vagy annál nagyobb váltakozó feszültségű, akkor PCB-504 feszültségstabilizáló használata kötelező. |
| Gross weight | 1,19 kg |
| Warranty | 36 months |
| Certificates | CE |
| Manufacturer | YLI |
| Product category | A |
